Под коллективной защитой от ионизирующего излучения подразумевается комплекс мероприятий направленных на обустройство средств защиты в рентгеновском кабинете в основном стационарных (стены, двери, ставни на окнах и др.), а также перемещаемые по площади рентгеновского кабинета в зависимости от методики исследования (ширмы, экраны).

   В последнее время все больше заявок поступает от частных кабинетов для стоматологии, где по расчетам также требуется коллективная защита от ионизирующего излучения. Причем решения по защите могут быть самые разные. Это могут быть ширмы, шторы на окнах и в дверных проемах и др.

   Так например, в одной из стоматологических клиник, необходимо было предусмотреть сдвижные рентгенозащитные шторы для обеспечения доступа к рентгеновскому аппарату, находящемуся в стенном проеме между двумя кабинетами (см. фото 1, 2, 3). Интересное решение при использовании рентгеновского аппарата для производства снимков пациента, находящегося в том же кресле где происходит его лечение. При этом штора смежного кабинета должна быть закрыта, обеспечивая защиту находящихся в нем людей. Свинцовый эквивалент штор Pb = 0,5 мм.

ФОТО 1, 2, 3

  Другой пример, когда в уже готовом кабинете нужно было обеспечить защиту дверного проема, при уже готовой деревянной двери со стеклом. В этом случае были предложены две сдвижные шторы, с возможностью перемещаться в стороны (см. фото 4, 5). Свинцовый эквивалент штор Pb = 0,5 мм.

   Еще пример штор с креплением на окнах в стоматологическом кабинете (см. фото 6). Кронштейны позволяют легко снимать шторы для мытья окон. Свинцовый эквивалент штор Pb = 0,5 мм.

   Есть защитные экраны для защиты персонала, находящегося в соседнем помещении (см.фото 7). Свинцовый эквивалент экрана Pb = 0,5 мм.

ФОТО 4, 5, 6, 7

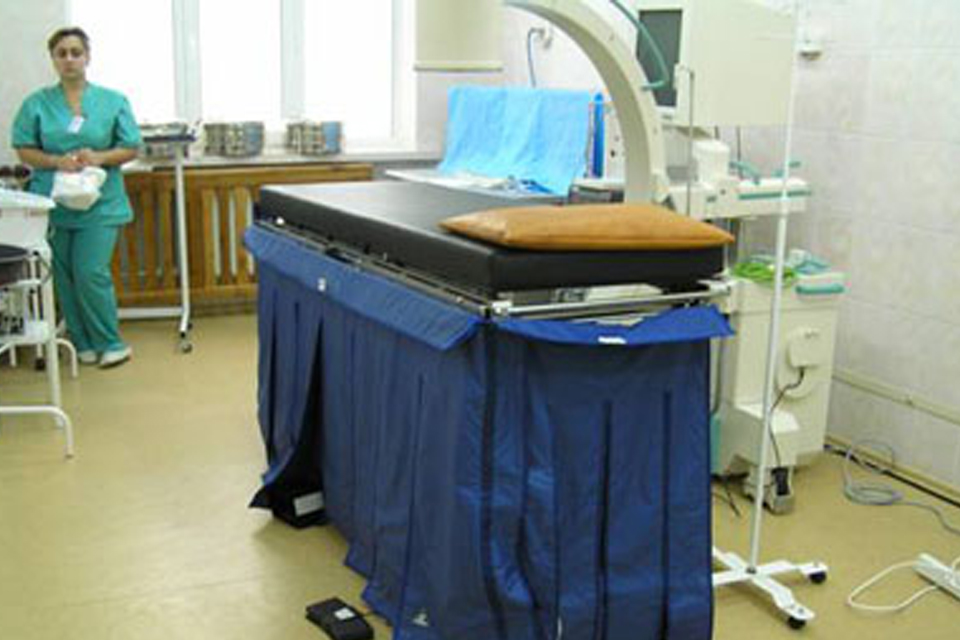

   Кроме того все больше осваиваются новые методы хирургии с использованием рентгеновского излучения, помогающему хирургу контролировать свои действия в режиме реального времени. При этом персонал, в случае отсутствия специальной защиты, подвергается значительному переоблучению, так как длительное время непосредственно находятся в зоне рассеянного излучения. В данном случае кроме применения средств индивидуальной защиты обеспечена и коллективная в виде специальных фартуков (экранов) по типу подэкранных фартуков к рентгенодиагностическому аппарату общего назначения в виде двух рядов пластин с перекрытием разрезов При этом экраны могут крепиться к хирургическому столу (см. фото 8 и 9). Экраны двухрядные, каждый ряд имеет свинцовый эквивалент Pb = 0,25 мм. Общий свинцовый эквивалент Pb = 0,5 мм.

ФОТО 8, 9

   Еще вариант, когда двухрядный экран устанавливается на дополнительной стойке (см. фото 10 и 11). Общий свинцовый эквивалент Pb = 1,0 мм. Свинцовый эквивалент каждого ряда - Pb = 0,5 мм.

ФОТО 10, 11

   Есть вариант изготовления специальной перегородки между двумя аппаратами, находящимися в одном кабинете (см. фото 12, 13). Элементы перегородки легко сдвигаются, обеспечивая при этом перемещение пациентов к различным аппаратам, а также уборку помещения. Свинцовый эквивалент перегородки Pb = 0,5 мм.

ФОТО 12, 13

   В одной из клиник разработаны и изготовлены рентгенозащитные ставни для кабинета маммографии. Ставни имеют возможность складываться внутри оконного проема вдоль боковых его сторон (см. фото 14, 15). Свинцовый эквивалент ставень Pb = 0,25 мм.

ФОТО 14, 15

   Перечисленные шторы, ширмы, экраны, перегородки и другие виды средств коллективной защиты, для их установки, дополнительно требуют разработки и изготовления специальных конструкций. Это делают предприятия, специализирующиеся на таких работах. Компания "ОНИКО" изготавливает защитные элементы средств коллективной защиты от рентгеновского излучения.
